本机器由主机及控制机构两大部分组成，通过管路及电气装置联系起来构成整体。主机部分包括机身、主缸、限程装置等。控制机构包括液压泵站（动力系统）、电器箱、移动操纵台等组成。现将个部分结构和作用分述如下：
机身
主机，机身采用三梁四柱式结构：它由上、下横梁、滑块、工作台、立柱、主缸、液压动力系统及电器系统等部件组成
主缸
主缸缸体固定于台面。活塞下端用联结法兰、螺栓与滑块联接，活塞头部之材料为铸铁，作导向用。活塞头部按有方向相反的YX型密封圈，在活塞杆上装有O型密封圈，将缸内分成两个油腔缸上装有导向套，导向套的外圆上装O型密封圈，借助法兰及螺栓锁紧，以保证缸口密封。在缸口法兰上装有防尘圈，以保证活塞杆的防尘
液压站
液压泵由油箱、轴向柱塞泵、电动机、二通插装阀、滤油器、空气滤清器组成
油箱为Q235钢板焊接接件，前端装有压力表，以便观察压力和调节压力之用。在压力表支架下部装有液位计，以观察液位用。在油泵的吸油口装有吸油滤油器，以保证泵、液压系统的清洁。在油箱的面板上装有空气滤清器，以过滤空气
| YQ32系列三梁四柱液压机 | |||||||
| 项目 | 100T-A | 100T-B | 160T | 200T-A | 200T-A | 315T-A | 315T-B |
| 液体压力Mpa | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| 滑块有效行程mm | 500 | 600 | 600 | 700 | 600 | 800 | 600 |
| 开口高度mm | 800 | 900 | 900 | 1200 | 900 | 1250 | 1000 |
| 工作台有效面积 | 630*550 | 750*700 | 660*600 | 1000*1000 | 800*800 | 1260*1160 | 800*800 |
| 空程下降速度mm/s | 100 | 100 | 100 | 100 | 100 | 120 | 120 |
| 压制速度mm/s | 5-10 | 5-15 | 5-10 | 5-10 | 5-10 | 8-15 | 8-15 |
| 回程速度mm/s | 90 | 90 | 90 | 90 | 90 | 90 | 90 |
| 电机功率KW | 5.5 | 5.5 | 7.5 | 7.5 | 7.5 | 22 | 15 |
| 顶出力KN | 200 | 200 | 400 | 400 | 400 | 630 | 630 |
| 顶出行程mm | 200 | 200 | 200 | 220 | 220 | 300 | 300 |
| YQ32系列三梁四柱液压机 | |||||||
| 项目 | 400T | 500T | 630t | 800T | 1000T | 1250t | 1600t |
| 液体压力Mpa | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| 滑块有效行程mm | 800 | 900 | 900 | 1000 | 900 | 900 | 1000 |
| 最大开口高度mm | 1250 | 1500 | 1500 | 1800 | 1600 | 1600 | 1800 |
| 工作台有效面积 | 1260*1160 | 1400*1400 | 1600*1600 | 1500*1500 | 1500*1500 | 1800*1600 | 1600*1600 |
| 空程下降速度mm/s | 120 | 150 | 150 | 160 | 160 | 160 | 180 |
| 压制速度mm/s | 5-12 | 5-12 | 5-12 | 5-12 | 10 | 6-10 | 6-10 |
| 回程速度mm/s | 90 | 120 | 120 | 120 | 140 | 140 | 140 |
| 电机功率KW | 45 | 45 | 45 | 37*2 | 37*2 | 37*2 | 37*2 |
| 顶出力KN | 630 | 1000 | 1000 | 1000 | 1000 | 1000 | 1600 |
| 顶出行程mm | 300 | 300 | 350 | 350 | 350 | 350 | 350 |

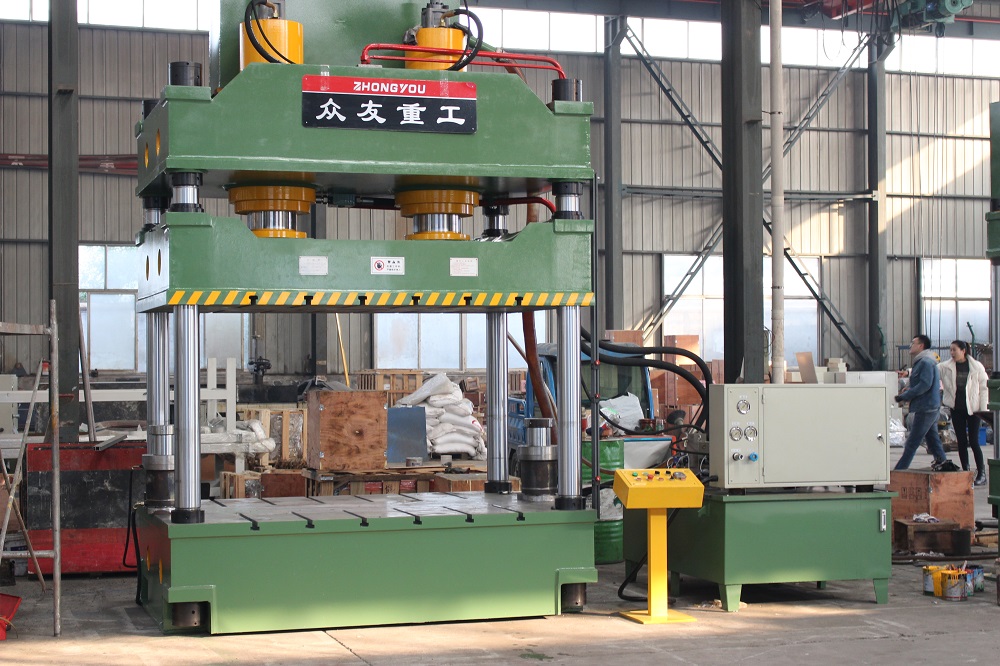

500吨金属成型液压机是山东滕州众友重工机械设备有限公司自主研发生产设计的双缸液压机，设备由主机及控制机构两大部分组成，通过管路及电气装置联系起来构成整体。主机部分包括机身、主缸、限程装置等。控制机构包括液压泵站（动力系统）、电器箱、移动操纵台等组成。四柱式结构为液压机很常见的结构形式之一，它的显著特点是工作空间宽敞，便于四身观察和接近模具，整机结构简单，工艺性好
除此之外，我公司还生产单臂液压机、双柱液压机、框式液压机、龙门液压机、三梁四柱液压机以及先进的多功能液压机等液压机械设备,其次还生产各类液压机、液压机的汽保设备，多功能全自动钢圈换顶机，制动毂镗床，剪板机，锻压机床,冲床，折弯机等
1.关于质量，你们如何控制质量呢?
滕州众友重工机械设备有限公司有16年的液压机生产经验。整机检测合格后准予出厂。
2.关于交货货期
通常是3-60天。根据您的需求，量身定制液压机设计方案。
3.是否提供技术支持?
众友重工液压机，72小时内免费提供设计方案。
4.你们的产品有资质认证吗？
我们的产品我公司已通过国内ISO质量管理体系认证、欧盟CE认证、SGS等多项认证，拥有多项产品创新 专利及荣誉证书。
5.滕州众友重工的优势
我们拥有自主厂房，自主品牌，16年的生产经验，完善的售前售后服务，工人生产经验丰富，原料源于 大品牌，产品质量有保障，价格优惠
6.滕州众友重工液压机地址
山东省滕州市经济开发区兴业北路219号
